350t液體鋼包吊車用Diepa鋼絲繩分析
作者： admin 編輯： admin 來源：admin 發布日期：2020-03-06 16:49
信息摘要：
1液體鋼包吊裝對鋼絲繩要求 煉鋼車間液體鋼包吊裝由于其承擔的是幾百噸液態鋼水的運輸，若盛滿鋼水的鋼包出現滑落、傾斜、抖動等導致鋼水外泄的事故，都會造成設備損毀及人員
1液體鋼包吊裝對鋼絲繩要求
煉鋼車間液體鋼包吊裝由于其承擔的是幾百噸液態鋼水的運輸，若盛滿鋼水的鋼包出現滑落、傾斜、抖動等導致鋼水外泄的事故，都會造成設備損毀及人員傷亡的重大安全事故。因而鋼包吊車的安全、平穩運行顯得尤為重要。鋼包吊裝用鋼絲繩采用單層多滑輪組合式反復彎曲纏繞，承載負荷重，安全系數大（8倍），且工作環境溫度高、粉塵大。國內大多數300t及以上的煉鋼鋼包吊車均選用Diepa、Casar、Bridon 等進口品牌鋼絲繩，武鋼煉鋼廠3501液體鋼包吊車使用的是德國迪怕DiepaZV831鋼絲繩。筆者對該鋼絲繩進行拆解，分析該鋼絲繩結構、力學性能。
2鋼絲繩檢測
2.1鋼絲繩結構

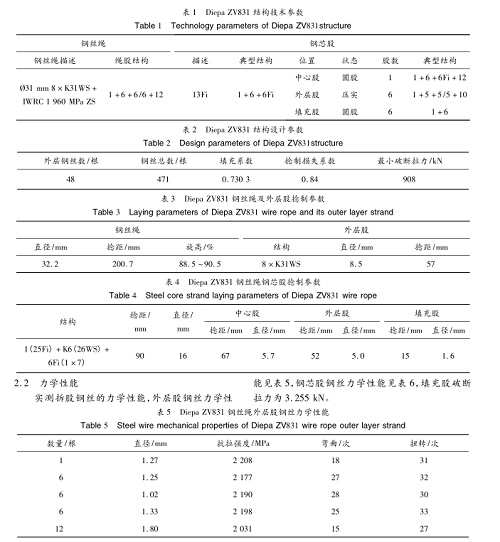

350t液體鋼包吊裝使用的是德國迪帕DiepaZV831型號鋼絲繩，該型號鋼絲繩用標準描述為931mm 8×K31WS IWRC1960MPaZS/SZ，其結構如圖l所示，結構技術參數見表1，結構設計參數見表2，鋼絲繩及外層股撿制參數見表3，鋼芯股撿制參數見表4。
3鋼絲繩結構分析
3.1繩股采用多股壓實設計
Diepa ZV831鋼絲繩的繩股設計為8×K31WS結構，與普通6股繩相比，股繩直徑更小，更柔軟，與卷簡滑輪接觸面積更大，彎曲性能更好，鋼絲繩與滑輪表面的接觸應力更小，從而提高鋼絲繩抗彎曲疲勞壽命凹。K31WS壓實股的結構設計，在提高鋼絲繩耐磨性的同時，也保持了鋼絲繩良好的柔軟性。
3.2鋼芯股采用多絲結構

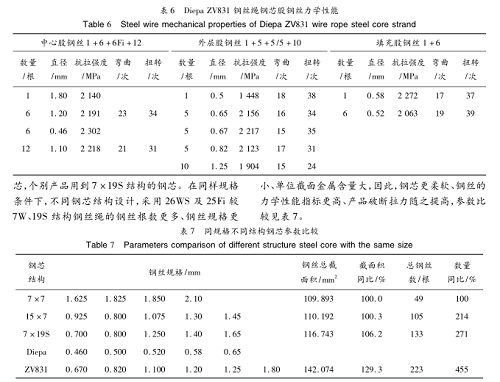

鋼芯股與外層股相比，Diepa公司對鋼芯股的設計與眾不同，體現出多年的實際積累及獨特的設計思路。DiepaZV831鋼絲繩鋼芯股的設計采用了26WS和25Fi結構，在國內并不多見。國內鋼絲繩生產廠家，絕大多數產品采用的是7×7、15×7鋼態，個別產品用到7×19S結構的鋼芯。在同樣規格小、單位截面金屬含量大，因此，鋼芯更柔軟、鋼絲的條件下，不同鋼芯結構設計，采用26WS及25Fi較力學性能指標更高、產品破斷拉力隨之提高，參數比7W、19S結構鋼絲繩的鋼絲根數更多、鋼絲規格更較見表7。
3.3平行捻制鋼絲繩芯
平行撿制鋼絲繩芯是Diepa鋼絲繩的又一特點。鋼芯平行撿制：鋼芯結構緊密，金屬密度系數大，結構伸長小；鋼絲之間所受的接觸應力小，無二次彎曲，鋼芯與繩股接觸面積大，接觸應力小，耐磨及耐疲勞性能好園；在惡劣的環境下，可避免粉塵顆粒進入股間造成磨損；改善繩股與鋼芯股間的接觸狀態，減少鋼絲繩使用過程中的繩股沿鋼芯股縫間的扭轉與滑動田，從而減少鋼絲繩使用過程中股間磨損，提高繩股的穩定狀態以及鋼絲繩使用壽命-習。
4結語
通過對式鋼煉鋼廠3501液體鋼包吊裝用Diepa ZV831鋼絲繩的拆解、測量與分析，弄清楚其獨特的鋼絲繩結構和各項技術參數。鋼絲繩設計從繩股到鋼芯股，運用了多種不同結構的股組合，鋼芯中心股獨特的多絲設計，無不體現出其獨特的構思。與其他鋼絲繩相比，其單位截面金屬含量高出近30%，具有提升能力強、抗磨損、抗擠壓、抗局部扭轉等性能，從而使其廣泛應用于各大鋼廠3001及以上液體鋼包的吊裝。
